F46薄膜（聚全氟乙丙烯，F(xiàn)EP）的加工方法主要包括以下幾種技術(shù)路徑，結(jié)合原料特性與工藝要求進行選擇：
一、熔融加工法?（主流技術(shù)）
?擠出成型?
?工藝要點?：將F46樹脂顆粒加熱至熔點（250-270℃）熔融，通過螺桿擠出機擠出后經(jīng)平模頭流延成膜。
?優(yōu)勢?：適用于連續(xù)生產(chǎn)，厚度可控性好（通常10-300μm），膜面均勻性高。
?模壓成型?
工藝要點?：將樹脂置于模具中，高溫（270-300℃）加壓成型，冷卻后脫模得片狀薄膜。
?應(yīng)用場景?：適合制備厚膜（>0.5mm）或異形結(jié)構(gòu)件襯里。
?注塑成型?
工藝要點?：熔融樹脂注入閉合模具，保壓冷卻后成型，用于制備帶復(fù)雜結(jié)構(gòu)的薄膜組件。
二、溶液加工法?
?溶液涂覆法?
?工藝步驟?：
將F46樹脂溶解于特殊溶劑（如全氟溶劑）；
涂布于基材（金屬/玻璃）表面；
階梯升溫去除溶劑，終將形成致密薄膜。
?特點?：適用于超薄薄膜（<10μm）或復(fù)合涂層制備。
?三、后處理關(guān)鍵技術(shù)?
?分切工藝?

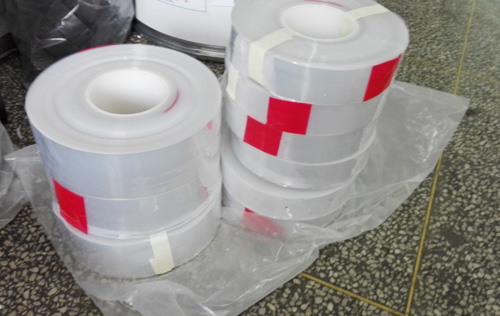

熔融擠出或模壓成型的寬幅薄膜，經(jīng)精密分切設(shè)備裁切成目標寬度。
?表面改性?（提升附著力）
?鈉化處理?：鈉-萘溶液腐蝕表面形成活性層，粘結(jié)性強但存在氣味風(fēng)險；
?電暈處理?：薄膜制造時同步進行，成本低但有效期短（表面張力隨存放下降）；
?等離子處理?：惰性氣體等離子體轟擊表面，改性效果持久，技術(shù)門檻較高。
?四、共性工藝要求?
?熱處理必要性?：無論何種方法，成型后需經(jīng)熱處理（如280℃退火）以消除內(nèi)應(yīng)力、提升結(jié)晶度與尺寸穩(wěn)定性；
?環(huán)境控制?：加工全程需潔凈環(huán)境，避免雜質(zhì)引入導(dǎo)致薄膜缺陷。
?注?：方法選擇需平衡性能需求（如厚度精度、表面活性）與生產(chǎn)成本，熔融擠出法因效率高、適用性廣成為工業(yè)SHOU選。
網(wǎng)站首頁 > 新聞中心 > 常見問題 >
